回轉式格柵除污機的組成部分

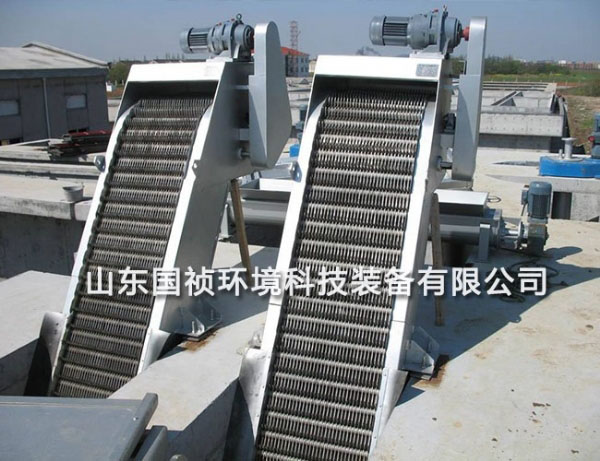

回轉式格柵除污機，作為環保水處理領域中的關鍵設備，其設計精巧、功能強大，廣泛應用于城市污水處理、工業廢水處理及各類水體凈化工程中。該機器通過自動化、連續化的作業方式，有效攔截并清理水體中的懸浮物、漂浮物及固體雜質，保障后續處理工藝的順利進行。接下來跟隨格柵除污設備安裝小編一起來我們了解一下回轉式格柵除污機的各個組成部分及其工作原理。

一、機架與支撐結構

回轉式格柵除污機的機架是整個設備的骨架，承載著所有工作部件的重量，并確保其在運行過程中的穩定性和安全性。機架通常采用高強度鋼材焊接而成，結構堅固，耐腐蝕性強。在機架的兩側或頂部，還設有支撐板框架結構，用于固定柵體和其他傳動部件，確保它們能夠準確、穩定地運行。

二、驅動變速系統

驅動變速系統是回轉式格柵除污機的動力源，主要包括電機、減速器和傳動裝置。電機通過聯軸器與減速器相連，減速器則根據工作需要，將電機的高速旋轉轉換為低速高扭矩的輸出，以驅動后續部件。傳動裝置則負責將減速器的動力傳遞給鏈輪和鏈條，從而帶動整個清污機構進行回轉運動。

三、傳動導輪與支承輪

傳動導輪和支承輪是回轉式格柵除污機中至關重要的部件，它們分別安裝在機架的兩側或底部，起到引導和支撐鏈條的作用。傳動導輪與鏈條緊密配合，確保鏈條能夠沿著預定的軌道平穩運行，同時承受鏈條運動時的張力和摩擦力。支承輪則起到支撐鏈條的作用，防止鏈條因自重而下垂或偏移，保證清污機構的穩定運行。

四、封閉式回轉牽引鏈

封閉式回轉牽引鏈?zhǔn)腔剞D(zhuǎn)式格柵除污機的核心部件之一，它環繞在柵體周圍，形成一個封閉的回轉路徑。在驅動變速系統的驅動下，牽引鏈沿著預定軌道進行連續的回轉運動，帶動安裝在鏈條上的齒耙插入柵條縫隙中，刮落并帶走截留的雜物。封閉式的設計有效防止了污水的滲入和鏈條的腐蝕，提高了設備的使用壽命和可靠性。

五、齒耙與柵條

齒耙是回轉式格柵除污機中直接參與清污作業的部件，它們安裝在鏈條上，隨著鏈條的回轉運動而上下移動。齒耙的形狀和尺寸根據污物的類型和大小進行設計，以確保能夠有效地刮除并帶走柵條縫隙中的雜物。柵條則構成了格柵的主體部分，它們按照一定的間距排列在機架上，形成一道道攔截污物的屏障。柵條的材質和間距的選擇直接影響到格柵的截污效果和通過能力。

六、輔助工具與保護裝置

為了進一步提高回轉式格柵除污機的性能和可靠性，設備中還配備了多種輔助工具和保護裝置。例如，在主柵條前可加設一道活動的副柵，以進一步攔截污水中的細小雜質和懸浮物；設備還設有電器過載保護設備，當機械出現問題或超負荷時會自動停機并發出警報；傳動裝置則裝有防護罩和過扭距保護設備，以避免因超負荷對機電減速機造成損害。

七、工作原理與流程

在電機減速器的驅動下，封閉式回轉牽引鏈逆水流方向進行回轉運動。鏈條帶動齒耙插入柵條縫隙中，將截留的雜物刮落并帶至設備頂部。隨后，依靠重力或清掃器的反向運動，將雜物清理至出渣口處，完成除污過程。液體則通過柵條的柵隙流過，繼續后續的處理工藝。整個工作過程連續循環進行，實現了對水體中雜物的有效攔截和清理。
