產品介紹：

一、 概述

該設備采用化學法負壓曝氣工藝，以氯酸鈉和鹽酸為原料，制取二氧化氯和氯 氣的混合消毒液，可廣泛用于飲用水、游泳池水、醫院及企事業排放污水的消毒殺菌；工業循環冷卻水殺菌滅藻；工業廢水脫色、除臭或消除還原性污染成分。

二、設備結構及應用原理

1、組成

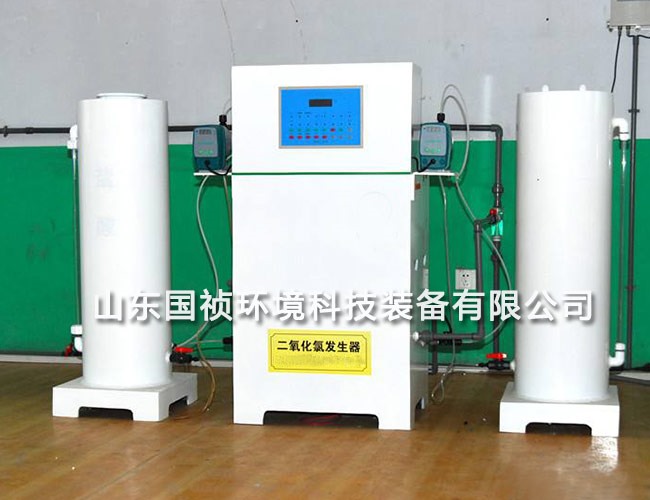

由二氧化氯發生器的主機、料罐通過動力管線及水射器等配件組裝而成的二氧化氯消毒劑生產線。（見圖1）

二氧化氯發生器由供料系統、反應系統、吸收系統、控制系統和安全系統構成；設備外殼為給水用防腐PVC材料。

2、設備工作原理

在負壓條件下，氯酸鈉水溶液和鹽酸溶液輸進入到反應系統中，在一定溫度下，經過曝氣進行充分的反應，產出以二氧化氯為主為輔的混合消毒氣體，經水射器與水充分混合成消毒液后，注入到待消毒水中。

3、主要部件功能

水射器

水射器是根據射流原理而研制的一種抽汲元件。當動力水經過水射器時，在其內部產生負壓，在壓差作用下，消毒氣體被吸入水射器，并與水混合，形成水溶液消毒液。另外，水射器還用于原料罐吸料。

滴定閥

兩只滴定閥分別輸送原料NaCLO3和HCL并手動控制流量。

進氣口

設備運行時，保持與大氣相通的接管口。

安全閥

安全閥為設備操作運行不當時特制的泄壓裝置。

電接點壓力表

電接點壓力表是保護設備安全運行的裝置之一，它安裝在水射器前面保證水射器的正常工作壓力。當水射器前端動力水壓低于或高于設定值時，該壓力表可控制計量泵停止進料，同時伴有聲、光報警。

溫控器

可設定溫度參數，超溫可報警，本機穩定工作溫度范圍：65～70℃。

余氯傳感器

檢測水中的余氯濃度。

三、設備安裝技術要求

1、環境條件

①考慮到二氧化氯、氯酸鈉和鹽酸具有較強的腐蝕性，設備應單獨設置工作室，以避免與其它設備同室安裝；

②設備應安裝在室內避免陽光直射的位置，環境溫度應在15～35℃之間；

③與設備同方向的室內下部應安裝排風扇，保持室內通風良好；

2、安裝條件

①室內應具備動力水源，管徑DN≥25mm,常規動力水壓應為0.2～0.4Mpa；

②設備配用電源為交流220V，10A，50Hz，三線插座1 ～ 2個，室內應有照明設施。

③設備工作間地面應鋪設耐酸瓷磚，并設有沖洗用水源和排水溝

3、設備安裝程序

設備的安裝與調試將由公司派安裝技術人員去現場指導安裝調試并進行設備的使用技術培訓；其安裝程序如下：

4、安裝注意事項

①水射器可以水平安裝也可垂直安裝，一般應固定在設備后面的墻壁上，位置和高度應與設備錯開，以便于觀察、操作和檢修。水射器前后應安裝活節，以便于拆卸清洗。

!電接點壓力表和調節閥門必須安裝在水射器前面。

②設備安裝位置一般應選擇距離自來水源近、操作比較方便的位置。安裝時應注意設備前后要留出一定的檢修空間，便于操作和維護。

③對于出廠時已裝配好的部件，貨到應開箱重新檢查，對松動的部件要重新緊固，如有損壞，請盡快與本公司聯系，本公司負責免費更換。

④將抽料軟管同原料罐牢固連接。

⑤水射器與設備出氣口連接應采用硬質PVC管。

⑥設備進氣口應接到室外通風處，必須保持與外界暢通。
